Під час експлуатації генераторної установки виникає потреба виробляти електричний струм високої напруги, що пов'язано з ризиком ураження електричним струмом. Щоб уникнути цього, необхідно забезпечити правильне та надійне заземлення генератора. У цій статті розглянемо, як правильно організувати заземлення генераторної установки та яких норм необхідно дотримуватись.
|
ВАЖЛИВО! ВИКОРИСТАННЯ ГЕНЕРАТОРА БЕЗ ЗАЗЕМЛЮЮЧОГО КОНТУРУ ЗАБОРОНЕНО! |
Чому заземлення важливе?
Заземлення генераторної установки виконує кілька важливих функцій:
- Захист від ураження електричним струмом. Електричні системи з високою напругою становлять загрозу життю та здоров’ю. Заземлення знижує ризик ураження струмом у аварійних ситуаціях.
- Зменшення статичної електрики. Під час роботи генератор створює змінне електричне поле, яке може наводити статичну електрику. Заземлення допомагає розсіювати цей заряд, забезпечуючи безпеку обладнання.
- Стабілізація роботи генератора. Надійне заземлення допомагає уникнути пошкоджень компонентів генератора, таких як підшипники, привідні механізми та інші системи, викликані порушеннями в ланцюгу заземлення.
Як правильно заземлити генератор?
Основні кроки для організації заземлення:

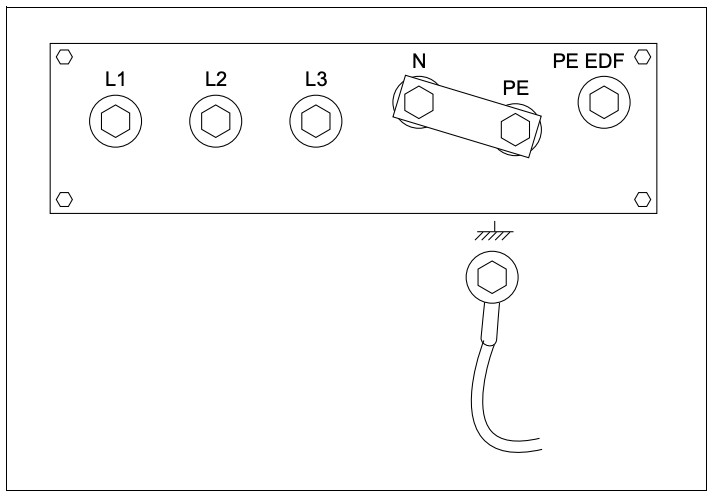

- Підготовка провідників. Для заземлення генератора рекомендується використовувати мідний провід перетином не менше 10 мм². Один кінець провідника кріпиться до болта заземлення, інший кінець приєднується до заземлювального стрижня.
- Вибір заземлювального стрижня. Для заземлення можна використовувати стрижні з оцинкованої або нержавіючої сталі. Глибина заземлення залежить від кількості фаз, умов експлуатації та технічних вимог, зазначених в інструкції.
- Установка заземлення. Заземлювальний провідник з'єднується з рамою генератора та вертикальним заземлювачем, який заглиблюється в землю за допомогою вібромолота. Важливо, щоб всі з'єднання були надійно закріплені та забезпечували добрий контакт.
Вимоги до заземлення
Усі роботи із заземлення мають відповідати стандартам безпеки, таким як ПУЕ (Правила улаштування електроустановок), які регламентують захисне заземлення та занулення. Основні вимоги включають:
- Раму генератора обов’язково слід з'єднати із заземленням;
- Провідник заземлення повинен бути гнучким, щоб компенсувати вібрації установки;
- Металеві заземлювачі (стержні) повинні діаметром не менше 16 мм.
Заходи безпеки при заземленні
1. Заборонено використовувати генератор без заземлення. Наявність заземлення є обов'язковою умовою експлуатації.
2. Використання непридатних заземлювачів. Заборонено використовувати труби водопостачання, каналізації або металеві каркаси будівель як заземлювачі, оскільки це може призвести до пошкодження обладнання або аварії.
3. Обережність під час роботи з горючими речовинами. Заборонено заземлювати генератор через трубопроводи, якими транспортуються горючі або вибухонебезпечні речовини.
Професійна перевірка заземлення
Установка заземлення та його перевірка повинні виконуватися кваліфікованими електриками. Лише фахівці можуть правильно оцінити опір заземлювального контуру за допомогою вимірювальних приладів відповідно до норм і стандартів.
Висновок
Заземлення генератора – це важливий етап, який забезпечує безпеку його роботи. Заземлення допомагає захистити не лише обладнання, але й операторів від ураження електричним струмом. Правильно виконане заземлення та регулярна перевірка системи – ключові заходи, які гарантують надійну та безпечну експлуатацію генераторної установки.
