Як правильно виміряти заземлення приладом: детальний посібник
Що таке заземлення?
Заземлення — це система, яка з'єднує електроустановки з землею, забезпечуючи відведення зайвого струму. Це важливий захисний захід, який запобігає ураженню електричним струмом та пошкодженню обладнання через короткі замикання, перевантаження або удари блискавки.
Навіщо потрібно вимірювати заземлювальний контур?
Перевірка системи заземлення допомагає переконатися, що вона працює належним чином і забезпечує достатній рівень захисту. Вимірювання опору заземлення необхідне для того, щоб:
- Переконатися в безпеці: Система заземлення має забезпечувати безпечне відведення струму до землі.
- Виявити можливі несправності: Наприклад, корозія, пошкодження провідників або погіршення контакту з землею.
- Відповідати нормативним вимогам: Вимірювання опору заземлення є обов’язковою частиною технічних перевірок електричних систем на підприємствах, в офісах і навіть у приватних будинках.
Прилади для вимірювання заземлення
Для перевірки заземлення використовуються спеціальні вимірювальні прилади. Найпоширеніші з них:

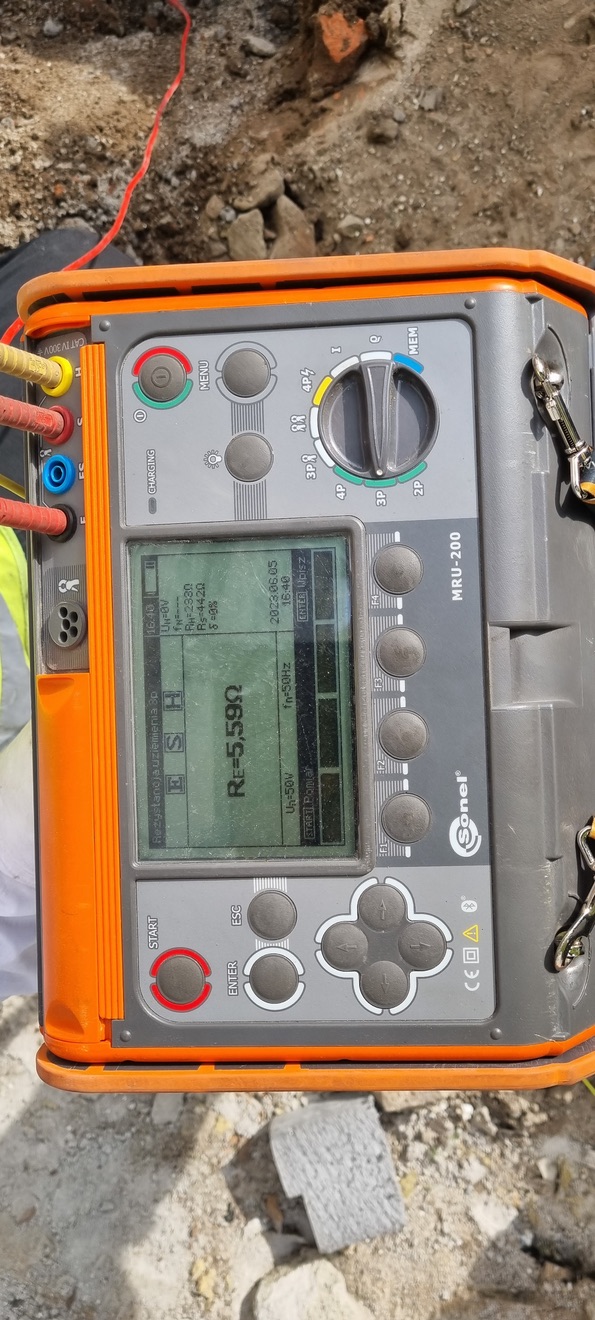

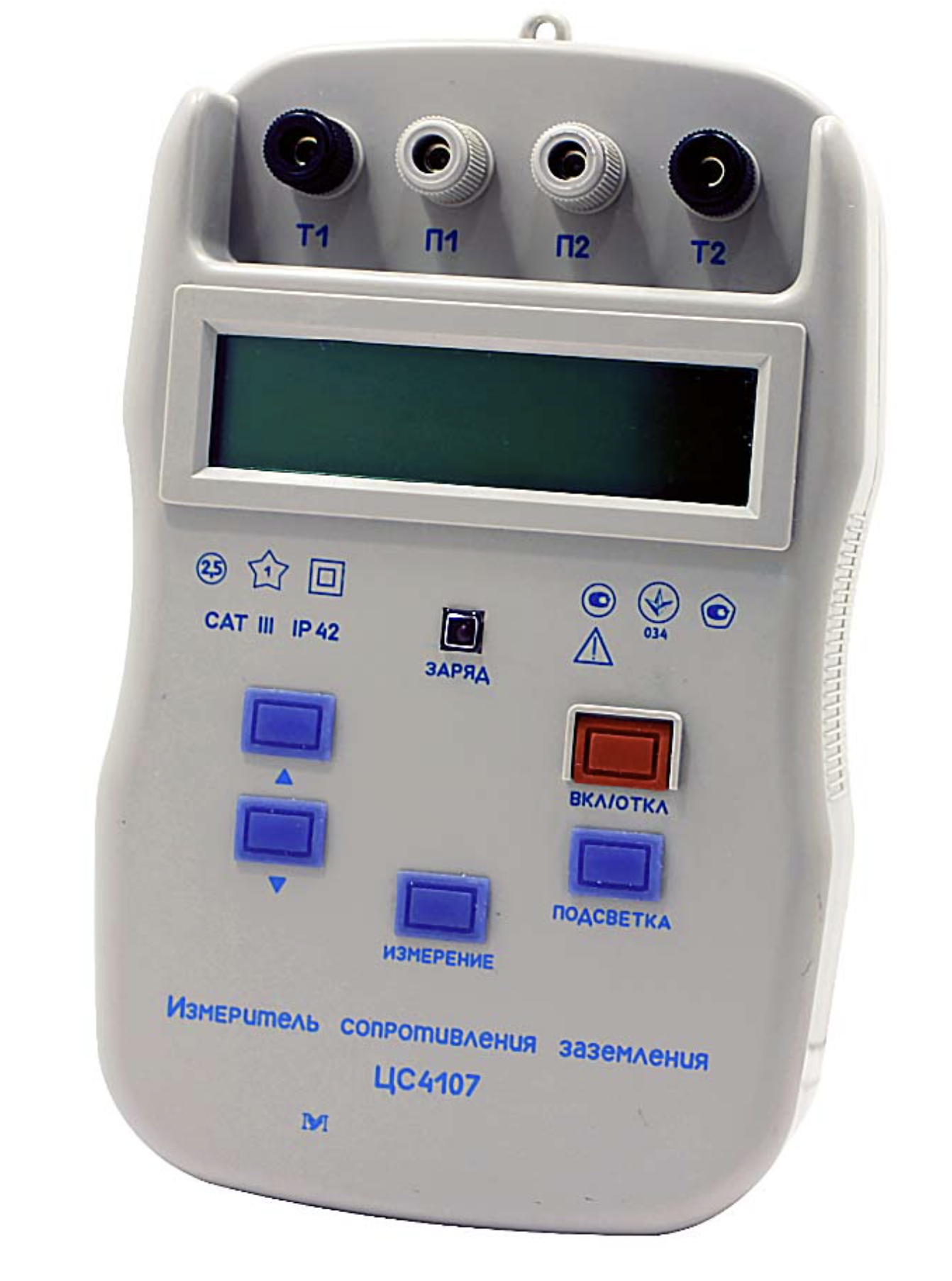

- Заземлювальний тестер: Спеціалізований пристрій, який дозволяє виміряти опір заземлення та оцінити його ефективність.
- Клещі для вимірювання опору заземлення: Багатофункціональний прилад, який дозволяє безконтактно вимірювати опір заземлення та струм у системі.
Порядок вимірювання контуру
Вимірювання опору заземлення зазвичай проводиться у кілька етапів:
-
Підготовка до вимірювання:
- Виберіть відповідний прилад для вимірювання заземлюючого контуру.
- Переконайтеся, що всі елементи заземлюючої системи доступні для перевірки та знаходяться в справному стані.
Важливо, щоб заземлювальний контур на момент проведення замірів було відключено від всіх приєднаних споживачів.
-
Проведення вимірювання:
- Метод трьох електродів: Це класичний метод, який використовує три зонди: один підключається до заземлювального електрода, а два інших використовуються для вимірювання напруги та струму на різних відстанях від електрода.
- Метод за допомогою заземлювальних клещів: Дозволяє вимірювати опір контуру без необхідності вкопування додаткових електродів. Це зручний спосіб для перевірки заземлення на працюючих системах.
-
Оцінка результатів:
- Нормативи по уземленню зазначені в таких документах як ПУЕ та ДСТУ EN62305:2021.
- Нормативи для опору заземлення залежать від конкретної системи nf її призначення. Для побутових систем опір заземлення, як правило, повинен становити не більше 4 Ом, а для промислових об'єктів та обладнання ці показники зазначені в паспортах та інструкціях.
- Якщо результати вимірювання перевищують допустимі норми, необхідно вжити заходів щодо покращення заземлення.
Поради для коректного вимірювання
- Регулярність перевірок: Проводьте перевірку заземлення не рідше одного разу на рік або після кожної реконструкції системи.
- Уникайте перешкод: Під час вимірювання переконайтеся, що немає зовнішніх електромагнітних перешкод, які можуть вплинути на точність вимірювань.
- Враховуйте погодні умови: Рівень вологості ґрунту впливає на показники опору. Найбільш точні вимірювання проводяться в умовах стабільної вологості.
Висновок
Правильне вимірювання заземлення — це важлива частина підтримки безпеки електричних систем. Використовуючи сучасні вимірювальні прилади та дотримуючись методик вимірювання, ви можете бути впевнені в ефективності своєї системи заземлення. Регулярна перевірка та підтримка заземлюючих контурів дозволяє уникнути небезпечних ситуацій та забезпечити тривалу безпечну експлуатацію електрообладнання.
