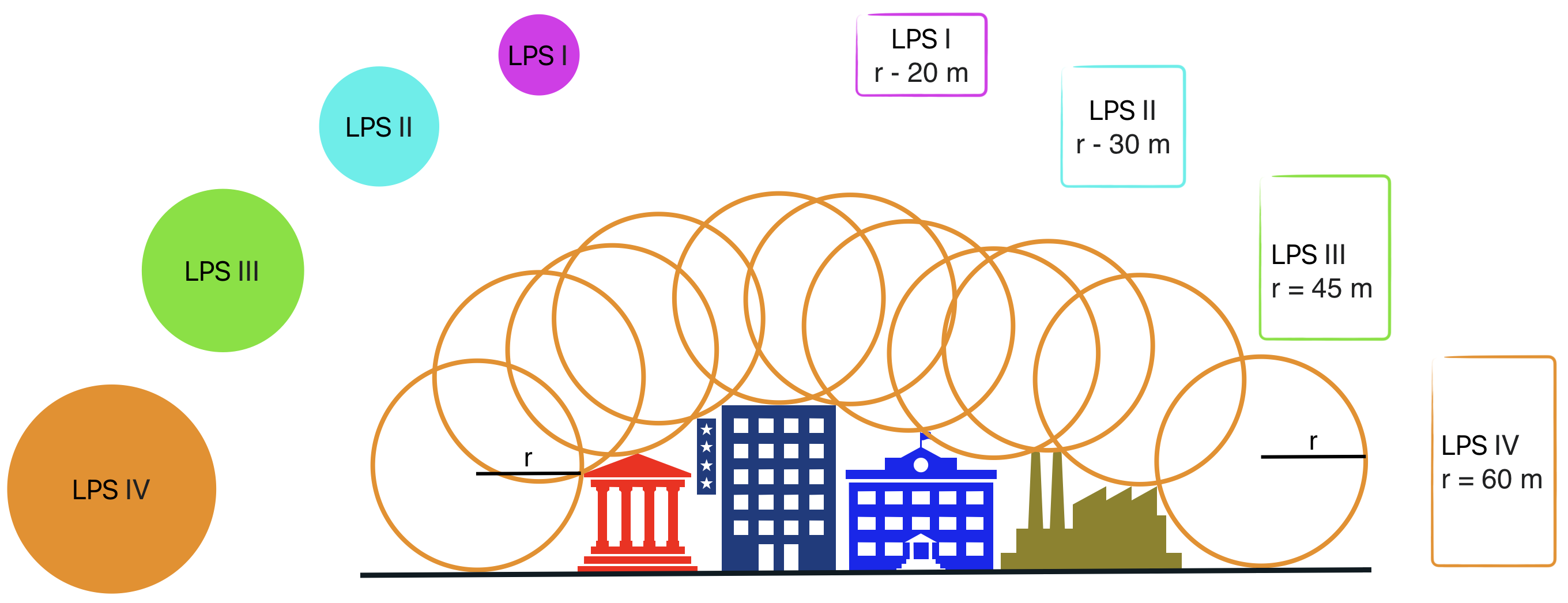

Метод сфери, котра котиться є одним із найбільш поширених способів при проєктуванні LPS (системи блискавкозахисту) для визначення зон захисту навколо будівель та споруд. Суть методу полягає в уявному прокатуванні сфери певного радіусу по поверхні об'єкта, що захищається. Всі точки, які сфера може торкнутися, є потенційно вразливими для удару блискавки. Цей метод дозволяє визначити розташування блискавкоприймачів та зони, де потрібно встановити додаткові елементи захисту.

Основні етапи розрахунку LPS методом котячої сфери:

  1. Визначення радіусу сфери: Радіус сфери залежить від рівня LPS, що вибирається на основі вимог стандарту IEC 62305 або аналогічних стандартів. Наприклад, для рівня захисту I (найвищий) радіус сфери становить 20 м, для рівня II — 30 м, для рівня III — 45 м, для рівня IV — 60 м.

  2. Прокатка сфери: Уявно прокатують сферу по всіх поверхнях об'єкта. Всі ділянки, які не торкаються поверхні сфери, будуть знаходитись у зоні захисту, тоді як ділянки, що торкаються сфери, потребують захисту.

  3. Розташування блискавкоприймачів: На ділянках, де сфера торкається поверхні, розміщують блискавкоприймачі, які захищають від прямих ударів блискавки. Це можуть бути окремостоячі блискавкоприймачі на бетонних опорах, стержні, щогли або інші захисні конструкції.

  4. Побудова захисної зони: На основі розміщення блискавкоприймачів визначають зону захисту. Часто використовуються малюнки, схеми або креслення для ілюстрації зон, які забезпечують захист при прокатці сфери.
