БЛИСКАВКОЗАХИСТ ЗЕРНОВИХ ЕЛЕВАТОРІВ: НАУКОВІ ОСНОВИ ПРОЄКТУВАННЯ, ОЦІНКА РИЗИКУ ТА ЗАБЕЗПЕЧЕННЯ ВИБУХОПОЖЕЖНОЇ БЕЗПЕКИ



Анотація

Зернові елеватори належать до категорії об'єктів підвищеної техногенної небезпеки через значні геометричні розміри споруд, наявність великої кількості металевих конструкцій, розгалужених електротехнічних систем, автоматизованих комплексів керування та вибухонебезпечного зернового пилу. Ураження блискавкою або виникнення вторинних електромагнітних впливів може призвести не лише до пошкодження електрообладнання, а й до пожежі, вибуху пилоповітряної суміші, тривалого припинення технологічного процесу та значних економічних збитків.

У статті розглянуто фізичні механізми взаємодії блискавки з конструкціями зернових елеваторів, особливості оцінювання ризику відповідно до вимог серії стандартів IEC 62305, принципи проєктування зовнішньої та внутрішньої систем блискавкозахисту, вимоги до системи заземлення, зрівнювання потенціалів і захисту від імпульсних перенапруг. Особливу увагу приділено взаємозв'язку між конструктивними особливостями сучасних силосів, електромагнітними процесами під час проходження струму блискавки та забезпеченням вибухопожежної безпеки технологічного обладнання.

Запропоновано комплексний підхід до побудови системи блискавкозахисту елеватора, який розглядає зовнішній блискавкозахист, заземлення, внутрішній захист від перенапруг, електромагнітну сумісність та системи автоматизації як єдину інтегровану систему інженерної безпеки. Такий підхід дозволяє суттєво знизити ймовірність аварій, мінімізувати ризик виникнення пожеж і вибухів та підвищити експлуатаційну надійність зернових комплексів.

1. Вступ

Зернові елеватори є ключовими об'єктами агропромислової інфраструктури, що забезпечують приймання, очищення, сушіння, транспортування, довготривале зберігання та відвантаження зернових культур. Сучасний елеватор являє собою складний інженерний комплекс, до складу якого входять силоси великої висоти, транспортні галереї, норії, зерносушарки, аспіраційні установки, лабораторії контролю якості, трансформаторні підстанції та автоматизовані системи керування технологічними процесами.

З погляду блискавкозахисту елеватор є одним із найбільш складних об'єктів. Значна висота силосів, велика площа металевих поверхонь, наявність численних струмопровідних конструкцій та розгалужених кабельних мереж збільшують імовірність прямого удару блискавки та виникнення небезпечних вторинних електромагнітних явищ. При цьому небезпека полягає не лише у прямій тепловій або механічній дії струму блискавки. Не менш важливими є імпульсні перенапруги, наведені струми, різниця потенціалів між окремими металевими конструкціями та порушення роботи електронних систем керування.

Особливу складність забезпечення безпеки зернових елеваторів створює присутність вибухонебезпечного зернового пилу. Під час технологічних операцій — транспортування, сушіння, очищення та перевантаження зерна — у повітрі можуть утворюватися пилоповітряні суміші, здатні за певних умов спалахувати або вибухати. Джерелом їх займання можуть стати електрична дуга, іскровий розряд, локальне перегрівання металевих елементів або вторинні ефекти, пов'язані з проходженням струму блискавки.

У сучасній практиці проєктування ще трапляються рішення, у яких блискавкозахист розглядається лише як система блискавкоприймачів і струмовідводів. Такий підхід не враховує взаємозв'язок між зовнішнім блискавкозахистом, системою заземлення, електромагнітною сумісністю, захистом від імпульсних перенапруг та безперервністю роботи автоматизованих систем керування. Наслідком цього можуть бути пошкодження технологічного обладнання навіть за відсутності прямого удару блискавки в будівлю.

Метою цієї роботи є формування комплексного науково обґрунтованого підходу до проєктування систем блискавкозахисту зернових елеваторів, який поєднує вимоги міжнародних стандартів із сучасними інженерними рішеннями та враховує специфіку експлуатації зернопереробних комплексів. Особлива увага приділяється фізичним процесам взаємодії блискавки з металевими конструкціями елеваторів, оцінці ризику, забезпеченню електромагнітної сумісності, мінімізації небезпеки займання зернового пилу та підвищенню експлуатаційної надійності об'єкта в цілому.

2. ФІЗИЧНІ МЕХАНІЗМИ ВЗАЄМОДІЇ БЛИСКАВКИ ІЗ ЗЕРНОВИМИ ЕЛЕВАТОРАМИ



2.1 Особливості зернового елеватора як об'єкта ураження блискавкою

З погляду електрофізики зерновий елеватор є складною просторовою провідною системою, що складається з великої кількості взаємопов'язаних металевих конструкцій різної висоти та конфігурації. На відміну від звичайної виробничої будівлі, де струм блискавки після точки удару поширюється обмеженою кількістю конструктивних елементів, в елеваторному комплексі існує розгалужена мережа металевих шляхів, через які імпульсний струм може розподілятися одночасно в багатьох напрямках.

Типовий сучасний елеватор включає:

  • металеві або залізобетонні силоси;

  • транспортні галереї;

  • норійні башти;

  • зерносушильні комплекси;

  • металоконструкції технологічного обладнання;

  • системи аспірації;

  • трубопроводи;

  • кабельні траси;

  • мережі електроживлення;

  • системи автоматизації та диспетчеризації.

Усі перелічені елементи формують складну електропровідну структуру, у якій проходження струму блискавки супроводжується перерозподілом потенціалів, виникненням електромагнітних полів і наведенням імпульсних перенапруг.

Особливістю елеватора є також його значні геометричні розміри. Висота сучасних норійних башт може перевищувати 50–60 м, а силосних корпусів — 30–40 м. Зі збільшенням висоти споруди зростає імовірність перехоплення низхідного лідера блискавки, особливо якщо комплекс розташований на відкритій місцевості без вищих об'єктів поблизу.

Таким чином, зерновий елеватор слід розглядати як об'єкт із підвищеною імовірністю прямого удару блискавки та складними шляхами поширення імпульсного струму.

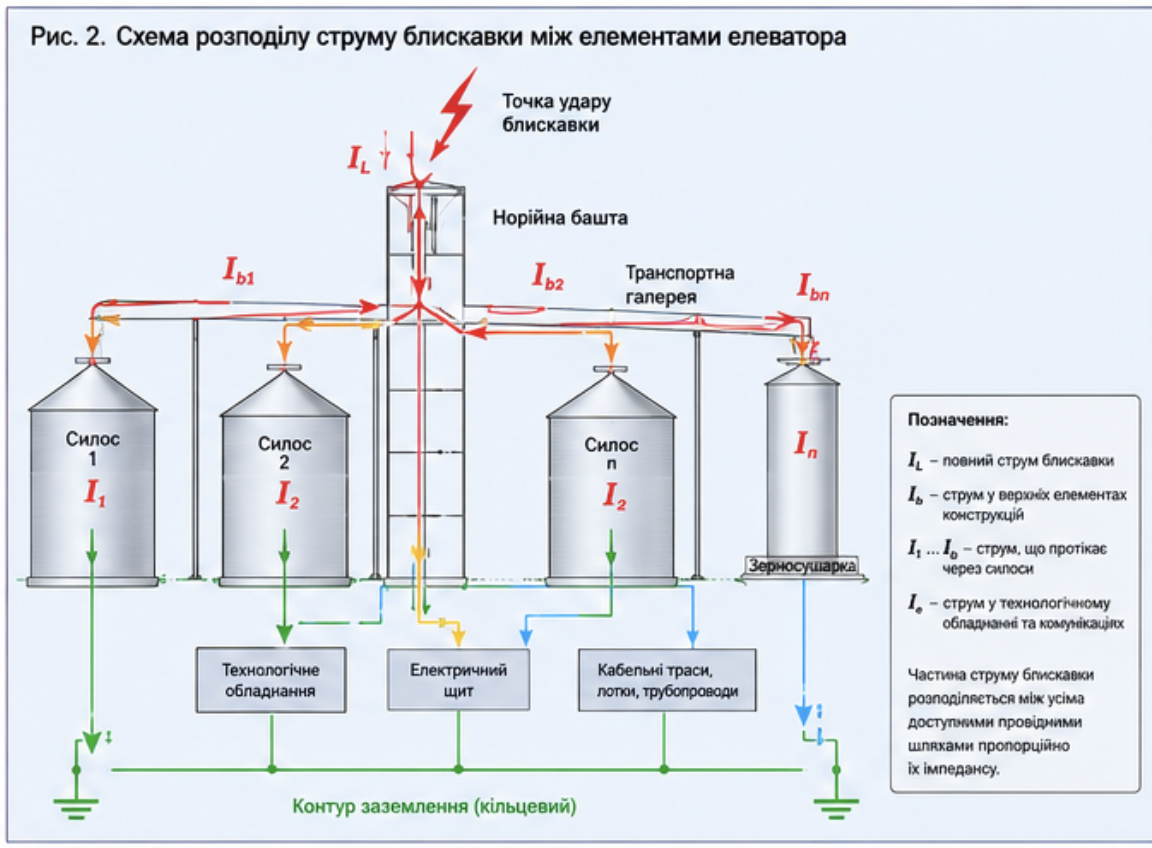

2.2 Проходження струму блискавки через конструкції елеватора

У момент приєднання висхідного стримера конструкції до низхідного лідера формується головний канал блискавки, через який протікає імпульсний струм дуже великої амплітуди. Тривалість основного імпульсу становить лише десятки або сотні мікросекунд, проте за цей час у провідниках виникають надзвичайно великі миттєві струми та високі швидкості їх зміни.

Після точки удару струм не проходить одним шляхом. Він розподіляється між усіма доступними металевими конструкціями пропорційно їх комплексному електричному імпедансу. Саме тому в умовах елеватора значна частина енергії блискавки може одночасно проходити через:

  • металевий корпус силосу;

  • струмовідводи;

  • арматуру залізобетонних конструкцій;

  • металеві галереї;

  • трубопроводи;

  • кабельні лотки;

  • систему зрівнювання потенціалів;

  • контур заземлення.

На відміну від усталеного режиму роботи електричних мереж, для імпульсу блискавки визначальне значення має не лише активний опір провідника, а й його індуктивність. Навіть короткі ділянки металоконструкцій можуть створювати значні падіння напруги через дуже високу швидкість наростання струму. Це пояснює, чому різниця потенціалів між двома близько розташованими металевими елементами може досягати десятків або навіть сотень кіловольт, якщо між ними відсутній ефективний зв'язок системою зрівнювання потенціалів.

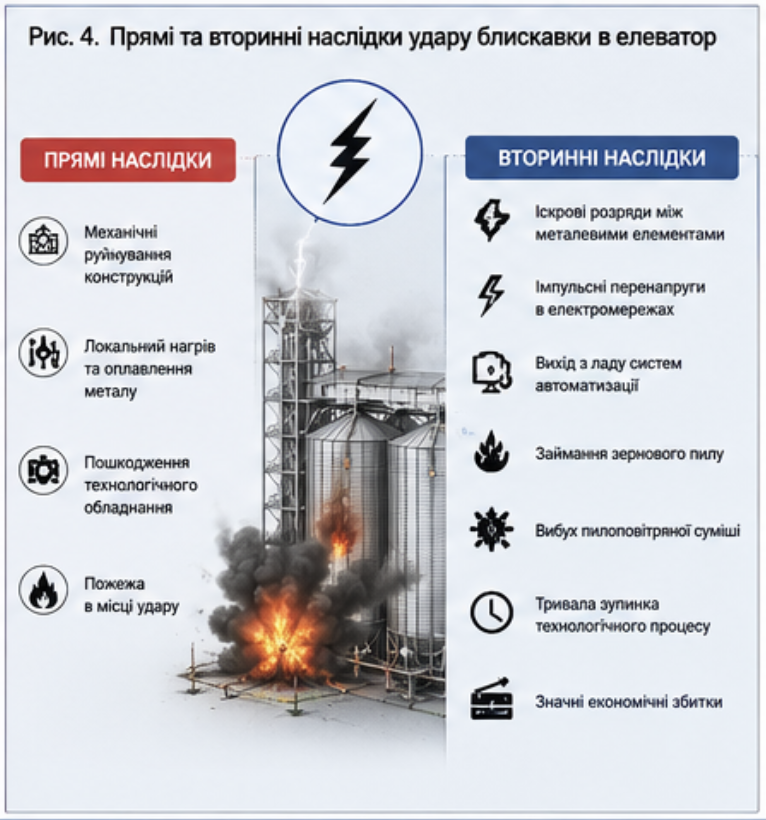

2.3 Вторинні фізичні процеси під час удару блискавки

Небезпека для елеватора визначається не лише самим струмом блискавки. Не менш важливими є вторинні фізичні явища, що супроводжують проходження імпульсу.

До них належать:

  • електромагнітна індукція;

  • імпульсні перенапруги;

  • локальне нагрівання металу;

  • електродинамічні сили;

  • іскрові розряди між металевими елементами;

  • часткові пробої ізоляції кабельних мереж.

Особливу увагу необхідно приділити електромагнітному імпульсу блискавки (LEMP). Під час швидкої зміни струму навколо каналу розряду формується потужне імпульсне магнітне поле, яке індукує перенапруги у протяжних металевих конструкціях і кабельних мережах. У сучасних елеваторах, оснащених системами автоматичного керування, такі наведені імпульси можуть спричинити вихід із ладу контролерів, частотних перетворювачів, датчиків рівня зерна, вагових комплексів, систем пожежної сигналізації та засобів диспетчерського зв'язку навіть у разі відсутності прямого удару блискавки в будівлю.

2.4 Комплексний характер небезпеки

Традиційно блискавкозахист розглядається як засіб запобігання механічному або термічному пошкодженню будівлі. Для зернового елеватора такий підхід є недостатнім.

Ураження блискавкою необхідно розглядати як багатофакторний процес, що включає одночасний вплив кількох небезпечних чинників:

  • прямого проходження струму;

  • виникнення небезпечних різниць потенціалів;

  • електромагнітної індукції;

  • імпульсних перенапруг;

  • теплової дії;

  • можливого займання або вибуху пилоповітряної суміші;

  • порушення роботи автоматизованих систем керування.

Саме сукупність цих процесів визначає необхідність комплексного проєктування систем блискавкозахисту, у якій блискавкоприймачі, струмовідводи, система заземлення, система зрівнювання потенціалів і засоби захисту від перенапруг розглядаються як взаємопов'язані елементи єдиної інженерної системи безпеки.

Виходячи з цього, ефективність блискавкозахисту зернового елеватора повинна оцінюватися не лише здатністю перехопити струм блискавки, а й можливістю контрольовано розподілити його енергію, мінімізувати електромагнітний вплив на технологічне обладнання та виключити умови виникнення вторинних аварійних процесів.

3. ВИБУХОНЕБЕЗПЕЧНІСТЬ ЗЕРНОВОГО ПИЛУ ТА ВПЛИВ БЛИСКАВКИ НА ПОЖЕЖНО-ВИБУХОВУ БЕЗПЕКУ ЕЛЕВАТОРІВ

3.1 Зерновий пил як вибухонебезпечне середовище



Однією з головних особливостей зернових елеваторів є постійне утворення дрібнодисперсного органічного пилу. Під час приймання, очищення, сушіння, транспортування, перевантаження та зберігання зерна в повітря потрапляють частинки оболонки зернівок, борошнисті включення, рослинні залишки та інші органічні компоненти. За певних концентрацій така пилоповітряна суміш набуває вибухонебезпечних властивостей.

На відміну від суцільного шару зерна, який має обмежений контакт із киснем повітря, завислий у повітрі пил характеризується надзвичайно великою питомою поверхнею. Це призводить до різкого прискорення процесів окиснення після займання та забезпечує високу швидкість поширення фронту полум'я.

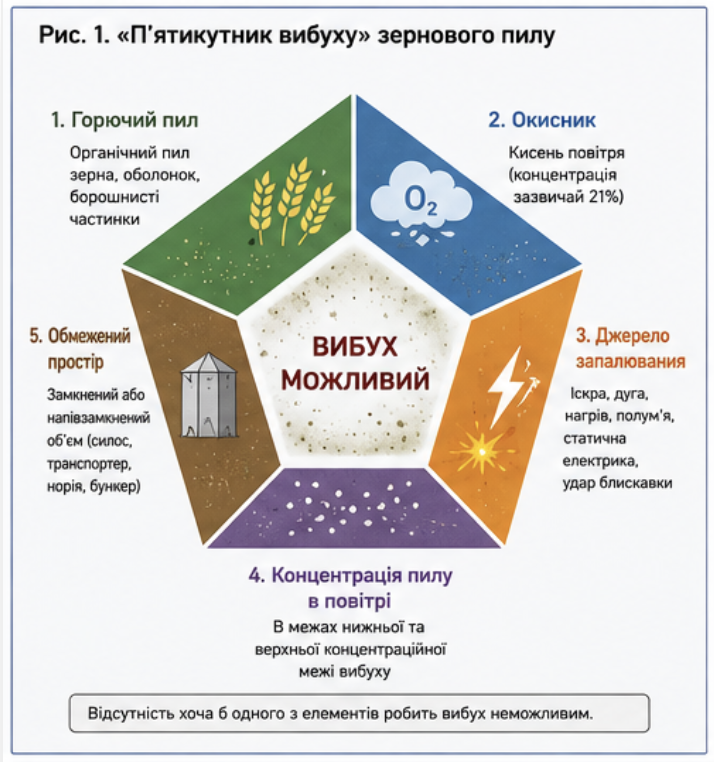

Вибух пилу відбувається лише за одночасної наявності декількох чинників:

  • горючого пилу;

  • окисника (кисню повітря);

  • джерела запалювання достатньої енергії;

  • концентрації пилу в межах вибухонебезпечного діапазону;

  • обмеженого або напівзамкненого простору.

Таким чином, зерновий пил необхідно розглядати як один із визначальних факторів ризику при проєктуванні систем блискавкозахисту елеваторів.

3.2 Джерела займання, пов'язані з блискавкою

Поширеною є помилкова думка, що небезпеку становить виключно прямий удар блискавки в силос або норійну башту. Насправді кількість потенційних механізмів займання значно більша.

До основних механізмів належать:

  • локальний нагрів металевих конструкцій у місці проходження імпульсного струму;

  • іскрові перекриття між металевими елементами, які мають різний електричний потенціал;

  • електрична дуга у місцях ненадійних контактних з'єднань;

  • пробій ізоляції силових або сигнальних кабелів;

  • вихід з ладу електронного обладнання із супроводженням електричної дуги;

  • вторинні імпульсні перенапруги в мережах живлення та керування.

Особливо небезпечними є неконтрольовані іскрові розряди між окремими металевими конструкціями, які недостатньо інтегровані в систему зрівнювання потенціалів. У цьому випадку навіть за відсутності механічного пошкодження конструкцій може виникнути локальне джерело займання.

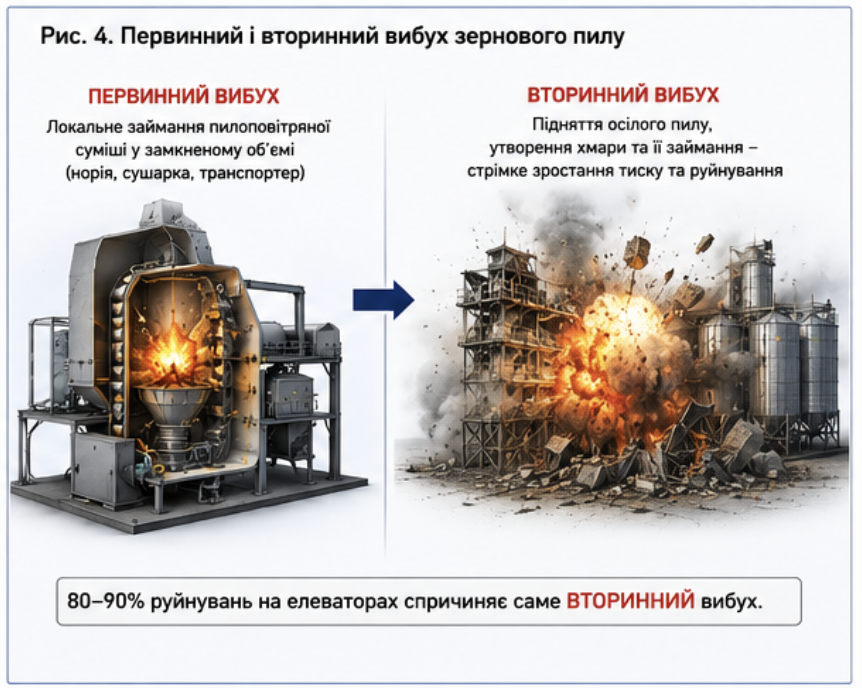

3.3 Вторинний вибух пилу

Практика розслідування аварій на зернопереробних підприємствах показує, що найбільші руйнування часто спричиняє не первинний, а вторинний вибух.

Первинне займання зазвичай виникає у локальному об'ємі транспортного обладнання, зерносушарки, норії або аспіраційної системи. Ударна хвиля піднімає значні маси пилу, який накопичився на поверхнях обладнання, металоконструкціях, кабельних лотках і технологічних майданчиках. Утворена пилоповітряна хмара миттєво залучається до процесу горіння, що призводить до багаторазового збільшення енергії вибуху.

Саме вторинний вибух у більшості випадків стає причиною руйнування транспортних галерей, силосних корпусів, покрівель та інженерних мереж.

Ця особливість суттєво впливає на вимоги до блискавкозахисту, оскільки навіть незначне джерело займання може стати пусковим механізмом масштабної аварії.

3.4 Взаємозв'язок блискавкозахисту та вибухозахисту

Блискавкозахист елеватора не може розглядатися ізольовано від системи вибухопожежної безпеки.

Ефективна система повинна забезпечувати:

  • контрольоване перехоплення блискавки;

  • безпечне відведення струму до заземлювального пристрою;

  • виключення виникнення небезпечних різниць потенціалів;

  • мінімізацію іскроутворення;

  • захист електронних систем від імпульсних перенапруг;

  • інтеграцію із системами пожежної сигналізації та автоматичного відключення технологічного обладнання.

Такий підхід дозволяє розглядати блискавкозахист не як окрему інженерну систему, а як складову загальної концепції забезпечення техногенної безпеки зернового комплексу.

3.5 Авторська концепція «Каскаду аварій»

Аналіз фізичних процесів дозволяє сформулювати концепцію, відповідно до якої небезпека блискавки для елеватора визначається не одним окремим фактором, а послідовністю взаємопов'язаних подій.

Типовий сценарій розвитку аварії має вигляд:

удар блискавки → імпульсний струм → електромагнітний імпульс → наведені перенапруги → пошкодження обладнання або виникнення іскри → займання пилу → первинний вибух → підняття осілого пилу → вторинний вибух → масштабні руйнування елеватора.

Саме запобігання цьому каскаду повинно бути основною метою сучасної системи блискавкозахисту.

Отже, ефективність системи визначається не лише здатністю прийняти струм блискавки, а й можливістю розірвати ланцюг розвитку аварійної події на будь-якому її етапі.

4. ОЦІНКА РИЗИКУ УРАЖЕННЯ БЛИСКАВКОЮ ЗЕРНОВИХ ЕЛЕВАТОРІВ

4.1 Необхідність оцінювання ризику

Однією з поширених помилок під час проєктування систем блискавкозахисту є застосування однакових технічних рішень для всіх виробничих об'єктів незалежно від їх конструктивних особливостей та технологічного призначення. Такий підхід не відповідає сучасній концепції управління ризиками, яка лежить в основі міжнародної серії стандартів IEC 62305.

Сучасна система блискавкозахисту повинна проєктуватися не за принципом «чим більше металу — тим краще», а на підставі кількісної оцінки ризику виникнення небезпечних наслідків після удару блискавки. Саме оцінка ризику визначає необхідність застосування системи блискавкозахисту, її клас, конструктивне виконання та комплекс додаткових технічних заходів.

Для зернових елеваторів значення такого аналізу істотно зростає, оскільки навіть відносно невелике пошкодження може спричинити масштабні економічні втрати, зупинку технологічного процесу або вибух пилоповітряної суміші.

4.2 Особливості елеваторів, що впливають на ризик

На відміну від більшості промислових споруд, зерновий елеватор поєднує декілька факторів, кожен із яких окремо збільшує ризик ураження блискавкою.

До таких факторів належать:

  • значна висота силосів та норійних башт;

  • великі площі металевих поверхонь;

  • розташування на відкритій місцевості;

  • наявність вибухонебезпечних зон;

  • висока концентрація електронного обладнання;

  • протяжні кабельні мережі;

  • безперервний технологічний цикл;

  • значна вартість збереженого зерна.

У сукупності ці фактори істотно підвищують як імовірність прямого удару блискавки, так і тяжкість можливих наслідків.

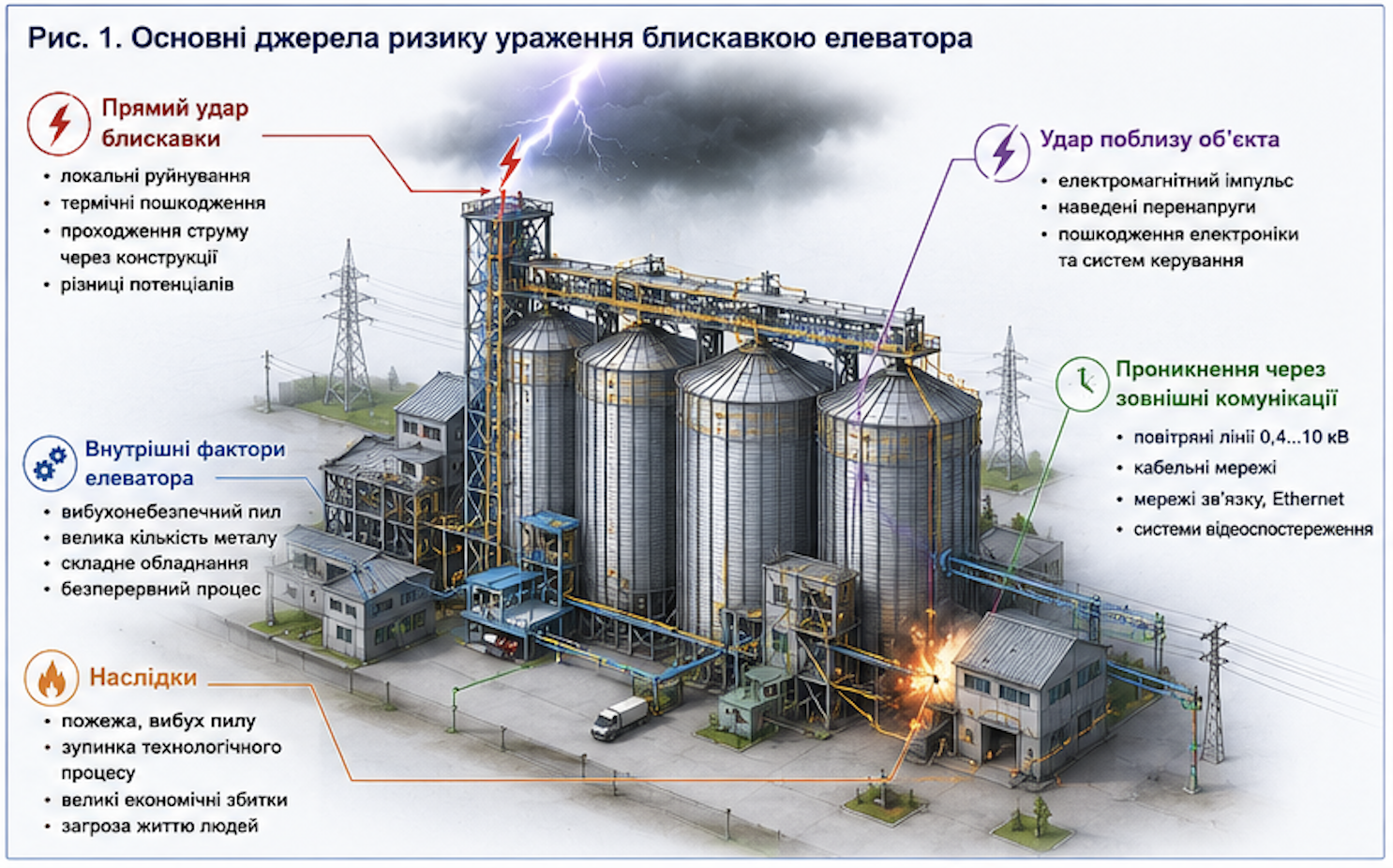

4.3 Основні джерела ризику

Для елеваторів доцільно розглядати декілька незалежних механізмів виникнення аварійних ситуацій.

Прямий удар блискавки

Може спричинити:

  • локальне руйнування конструкцій;

  • термічні пошкодження металу;

  • проходження струму через технологічне обладнання;

  • виникнення небезпечних різниць потенціалів.

Удар поблизу об'єкта

Навіть за відсутності прямого ураження поблизу елеватора формується потужний електромагнітний імпульс.

Його наслідками можуть бути:

  • наведені перенапруги;

  • пошкодження PLC;

  • відмова SCADA;

  • вихід з ладу датчиків;

  • порушення роботи систем автоматизації.

Проникнення імпульсів через зовнішні комунікації

Джерелами проникнення перенапруг можуть бути:

  • повітряні лінії;

  • кабельні мережі;

  • мережі зв'язку;

  • Ethernet;

  • оптоволоконні системи з металевими елементами;

  • системи відеоспостереження.

4.4 Вплив конструкції силосів

Особливістю металевих силосів є те, що вони одночасно можуть виконувати дві функції:

  • природного блискавкоприймача;

  • природного струмовідводу.

Однак таке рішення є безпечним лише за виконання певних умов:

  • забезпечення електричної неперервності оболонки;

  • надійного з'єднання окремих секцій;

  • достатньої товщини металу;

  • інтеграції конструкції в систему зрівнювання потенціалів;

  • приєднання до єдиної системи заземлення.

У разі порушення хоча б однієї з цих вимог виникає небезпека локального іскроутворення або появи неконтрольованих шляхів проходження струму.

4.5 Авторський показник комплексної небезпеки елеватора

Для практичного аналізу доцільно оцінювати не лише ймовірність удару блискавки, а й загальний рівень техногенної небезпеки об'єкта.

Пропонується використовувати поняття коефіцієнта комплексної небезпеки елеватора, який формується з урахуванням таких чинників:

  • геометричні параметри споруди;

  • грозова активність району;

  • наявність вибухонебезпечних зон;

  • рівень автоматизації;

  • вартість технологічного обладнання;

  • можливі економічні збитки;

  • кількість персоналу;

  • екологічні наслідки аварії.

Такий підхід дозволяє оцінювати доцільність впровадження додаткових технічних заходів навіть у випадках, коли мінімальні нормативні вимоги вже виконані.

4.6 Комплексна оцінка ризику

Практика експлуатації сучасних зернових комплексів свідчить, що найбільшу небезпеку становить не окремий фактор, а одночасний прояв кількох взаємопов'язаних процесів.

Тому при оцінці ризику необхідно враховувати:

  • імовірність удару блискавки;

  • можливість виникнення пожежі;

  • ризик вибуху пилоповітряної суміші;

  • надійність роботи систем автоматизації;

  • безперервність технологічного процесу;

  • економічні втрати;

  • час відновлення виробництва.

Саме комплексна оцінка дозволяє обґрунтовано визначити клас блискавкозахисту, необхідність застосування додаткових струмовідводів, кільцевої системи заземлення, захисту від імпульсних перенапруг та систем моніторингу технічного стану.

Висновки до розділу

Оцінка ризику є не формальною процедурою, а основою інженерного проєктування блискавкозахисту зернових елеваторів. Комплексний аналіз конструктивних особливостей об'єкта, технологічних процесів, вибухопожежної небезпеки та електромагнітної сумісності дозволяє сформувати технічно обґрунтовану систему захисту, яка забезпечує не лише перехоплення струму блискавки, але й запобігає розвитку вторинних аварійних процесів.
