Блискавка і сучасні дата-центри: системний захист відповідно до IEC 62305

Вступ

Дата-центр — це не просто будівля з серверними шафами. Це об’єкт критичної цифрової інфраструктури, де навіть короткочасний збій електроживлення, мережевого обладнання або систем охолодження може призвести до втрати даних, зупинки бізнес-процесів і значних фінансових збитків. Саме тому блискавкозахист дата-центру не може зводитися лише до встановлення блискавкоприймача на даху. Відповідно до сучасної логіки IEC 62305, захист має розглядатися як комплексна система: оцінка ризику, зовнішній блискавкозахист, заземлення, зрівнювання потенціалів, зонування LPZ та скоординований захист від імпульсних перенапруг.

Серія IEC 62305 складається з частин, що охоплюють загальні принципи, керування ризиком, захист споруд і людей, а також захист електричних та електронних систем усередині споруд. У редакції IEC 62305-4:2024 особливу увагу приділено заходам захисту електричних та електронних систем від LEMP — електромагнітного імпульсу блискавки.

Чому дата-центри особливо вразливі

Сучасний дата-центр має високу щільність електроніки, велику кількість кабельних трас, резервні вводи живлення, дизель-генератори, UPS, системи охолодження, BMS, пожежну автоматику, відеоспостереження та телекомунікаційні лінії. Блискавка може пошкодити такі системи не лише при прямому ударі в будівлю. Небезпечними є також удари поблизу об’єкта, імпульси в зовнішніх лініях електроживлення, наведені перенапруги в кабелях та різниця потенціалів між окремими частинами інженерної інфраструктури.

Тому головне завдання проєктувальника — не просто “відвести струм блискавки в землю”, а забезпечити контрольований шлях струму, мінімізувати небезпечні різниці потенціалів і не допустити проникнення імпульсу в чутливу електроніку.

Оцінка ризику як початок проєктування

Відповідно до IEC 62305-2, вибір рівня блискавкозахисту має базуватися на оцінці ризику, а не на інтуїтивному рішенні. Для дата-центрів це особливо важливо, адже наслідком пошкодження може бути не лише фізичний ремонт обладнання, а й зупинка цифрових сервісів. Оцінюються джерела пошкодження, типи втрат, імовірність удару блискавки, характеристики будівлі, інженерні мережі, наявність людей, вартість простою та критичність функцій.

Результатом такої оцінки є обґрунтований вибір класу LPS, необхідності зовнішньої системи блискавкозахисту, типів SPD, структури заземлення та заходів внутрішнього захисту.

Зовнішній блискавкозахист

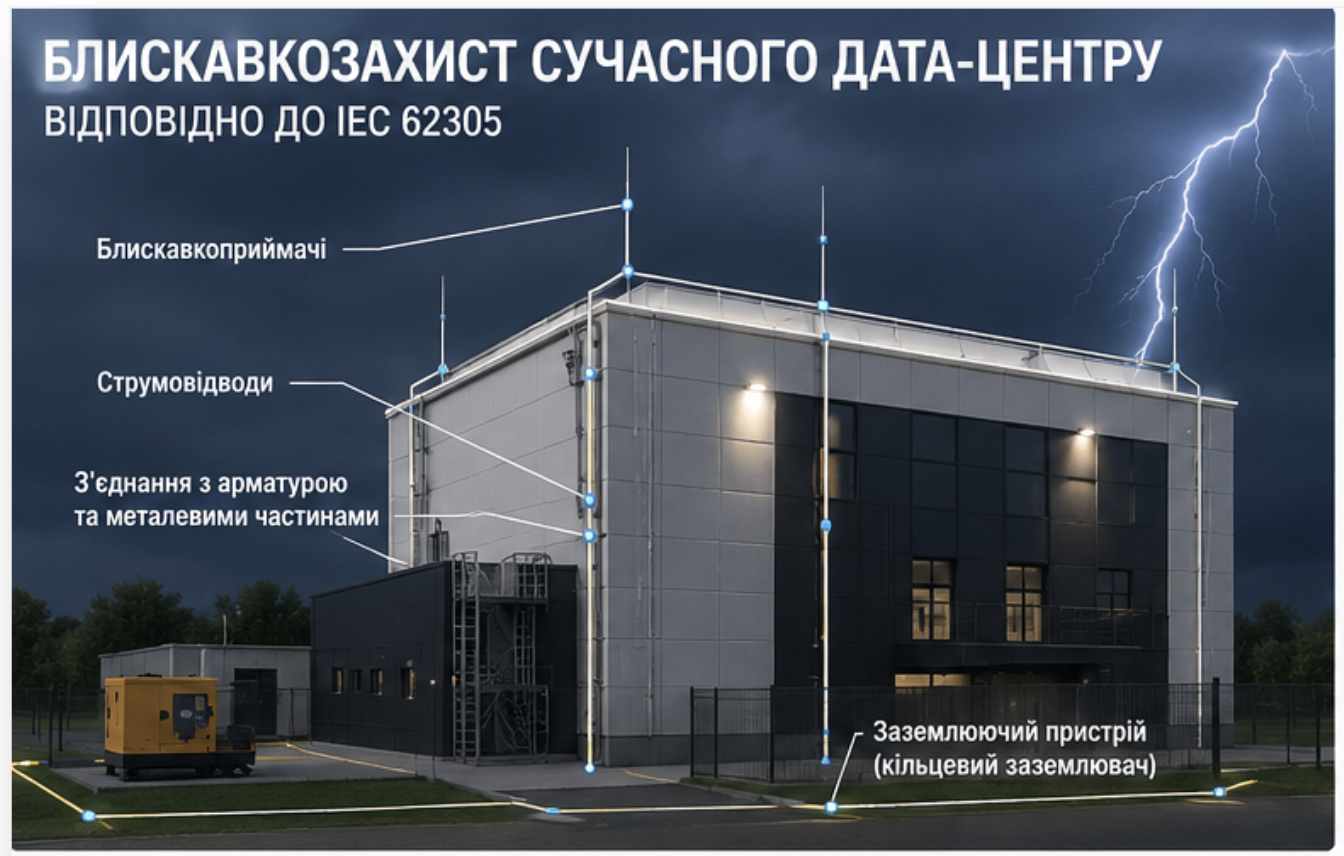

Зовнішня система блискавкозахисту дата-центру має складатися з блискавкоприймачів, струмовідводів і заземлювального пристрою. Її функція — перехопити прямий удар блискавки та безпечно відвести струм до землі. IEC 62305-3 встановлює вимоги до захисту споруд від фізичного пошкодження і небезпеки для людей.

Для дата-центрів особливо важливо уникати випадкових шляхів струму через металеві конструкції, кабельні лотки, трубопроводи або обладнання. Струмовідводи мають бути розташовані так, щоб зменшити індуктивні петлі, а всі значущі металеві частини повинні бути включені в систему зрівнювання потенціалів.

Заземлення: не лише “опір в Омах”

Поширена помилка — оцінювати якість блискавкозахисту лише за значенням опору заземлення, наприклад 4 Ом або 10 Ом. Для струму блискавки, який має крутий фронт і високочастотну складову, важливі також геометрія заземлювача, індуктивність провідників, довжина струмового шляху, кількість паралельних відводів і якість з’єднань.

Для дата-центру оптимальним є не ізольований “контур заземлення”, а інтегрована система: фундаментне або кільцеве заземлення, сітка потенціалів, з’єднання з металевими конструкціями будівлі та головною шиною зрівнювання потенціалів. Такий підхід зменшує різницю потенціалів між системами живлення, телекомунікаціями, металоконструкціями та обладнанням.

У цьому контексті важливо використовувати якісні компоненти заземлення і блискавкозахисту: стержні, смугу, дріт, з’єднувачі, затискачі, ревізійні елементи. Український виробник ЕНЕЛ Україна може бути доречним у таких проєктах як постачальник елементів систем заземлення та зовнішнього блискавкозахисту, за умови що конкретні вироби підібрані проєктувальником відповідно до вимог IEC/EN, корозійної стійкості, механічної міцності та сумісності матеріалів.

LPZ: зонування як основа захисту електроніки

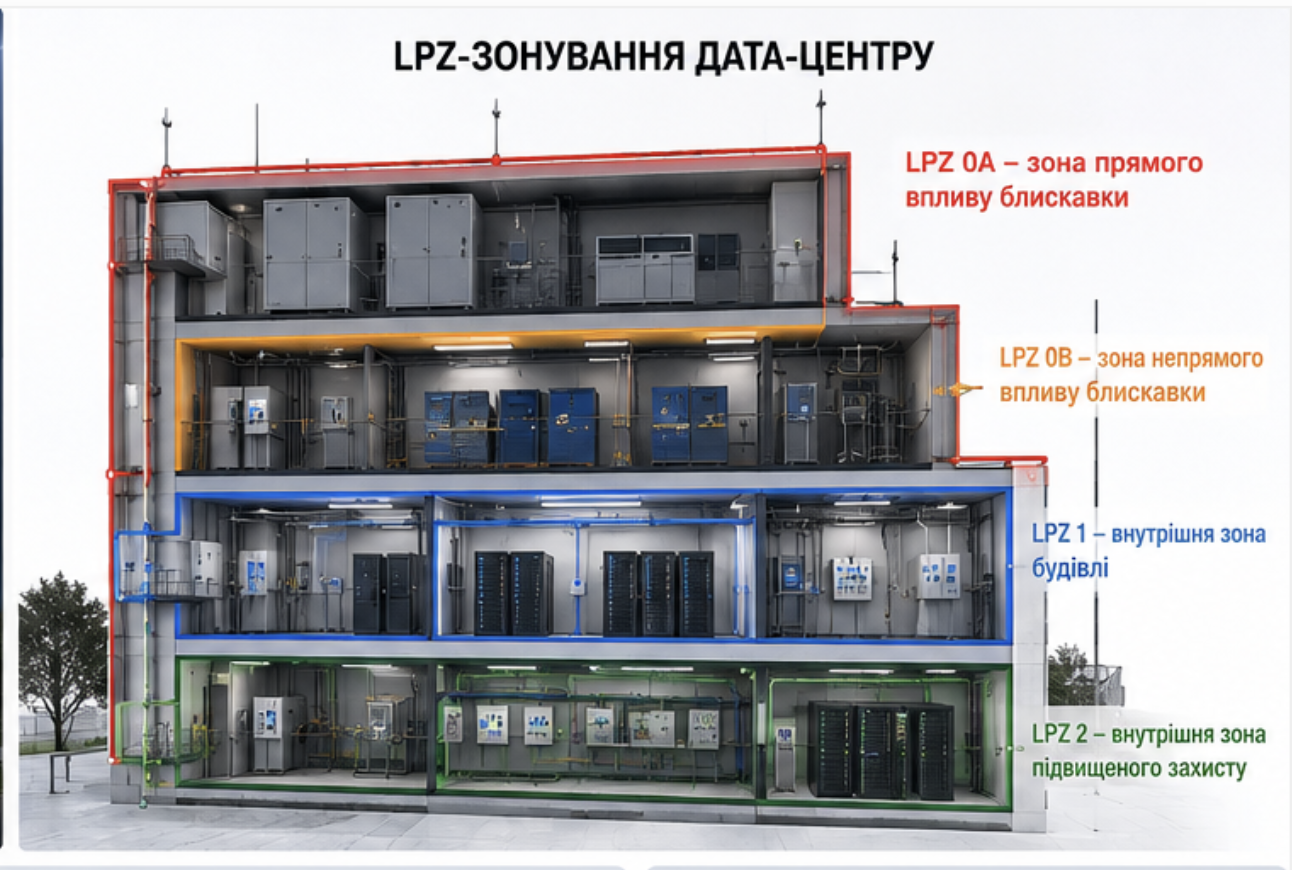

Ключова ідея IEC 62305-4 — поділ об’єкта на зони блискавкозахисту LPZ. Зовнішнє середовище, де можливий прямий вплив блискавки, належить до LPZ 0A. Захищені ділянки, куди прямий удар не потрапляє, але електромагнітне поле ще значне, можуть належати до LPZ 0B. Усередині будівлі формуються LPZ 1, LPZ 2 і наступні зони, де імпульсні впливи поступово знижуються.

Для дата-центру це означає, що межі зон мають збігатися з реальними інженерними межами: вводи електроживлення, телекомунікаційні вводи, ГРЩ, UPS, машинні зали, серверні приміщення, BMS, системи пожежогасіння. На кожній межі LPZ повинні бути виконані зрівнювання потенціалів, екранування та встановлення відповідних SPD.

SPD: скоординований захист від імпульсних перенапруг

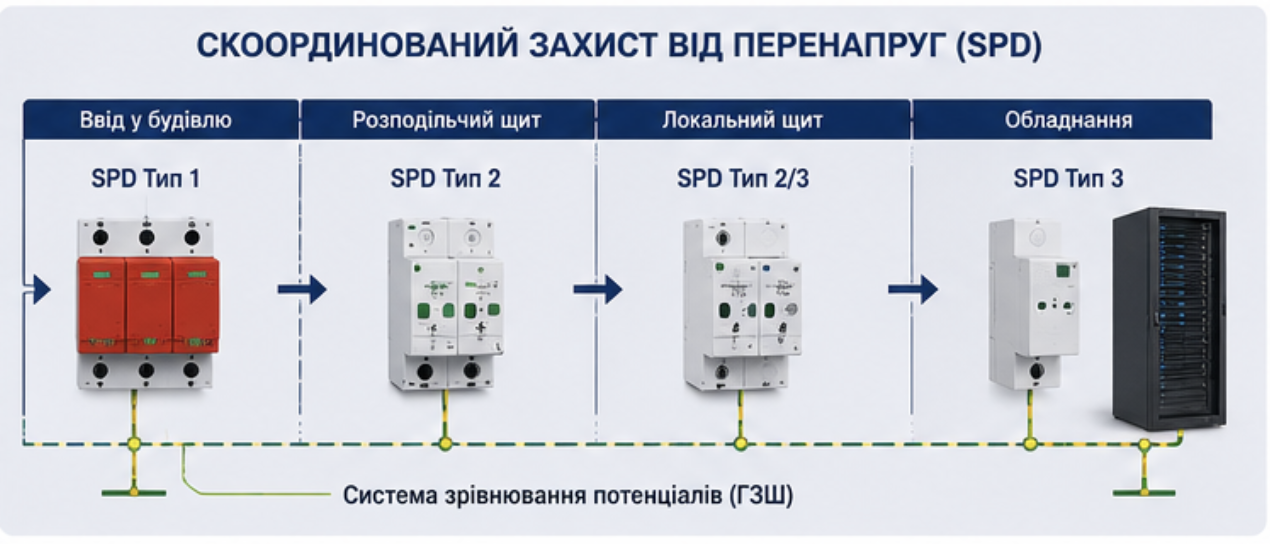

Захист від перенапруг у дата-центрі має бути багатоступеневим. SPD типу 1 застосовуються на вводі живлення там, де можливе протікання частини струму блискавки. SPD типу 2 встановлюються в розподільчих щитах для подальшого обмеження перенапруги. SPD типу 3 застосовуються поблизу чутливого обладнання, якщо це потрібно за координацією захисту.

IEC 61643-11:2025 поширюється на пристрої захисту від перенапруг, призначені для захисту від непрямих і прямих ефектів блискавки та інших перехідних перенапруг.

Критично важливо, щоб SPD були не просто “встановлені”, а правильно скоординовані. Помилки виникають тоді, коли між ступенями захисту немає належної координації, занадто довгі провідники підключення, відсутній якісний PE-зв’язок або телекомунікаційні лінії не захищені разом із силовими.

Телекомунікаційні та слабкострумові системи

Дата-центр може мати добре захищений силовий ввід, але залишатися вразливим через оптичні та мідні лінії зв’язку, антени, системи контролю доступу, відеоспостереження, пожежну сигналізацію, датчики температури, вологості та протікання. Якщо кабель перетинає межу LPZ, він має бути розглянутий як потенційний шлях проникнення імпульсу.

Оптоволоконні лінії мають перевагу, оскільки не проводять електричний струм, але металеві броні, екрани, троси, кабельні лотки та супутні провідники повинні бути правильно заземлені та включені в систему зрівнювання потенціалів.

Висновок

Блискавкозахист дата-центру — це не окремий блискавкоприймач і не один контур заземлення. Це інженерна система, яка повинна відповідати логіці IEC 62305: оцінка ризику, зовнішній LPS, заземлення, зрівнювання потенціалів, LPZ-зонування, екранування та скоординовані SPD.

Для України ця тема особливо актуальна через розвиток цифрової інфраструктури, резервного живлення, телекомунікаційних вузлів і промислових серверних. У таких об’єктах виробники компонентів, зокрема ЕНЕЛ Україна, можуть відігравати важливу роль як постачальники елементів заземлення та блискавкозахисту. Але ефективність системи визначається не лише якістю окремого виробу, а правильним проєктуванням, відповідністю стандартам, монтажем, перевіркою та регулярним технічним обслуговуванням.

Сучасний дата-центр потребує не “захисту від блискавки” у вузькому розумінні, а керованого електромагнітного середовища. Саме такий підхід і закладено в IEC 62305.
